| 02年〜モデル USテール取付方法 |
| |
|
| 取付に必要な工具等 |
プラスドライバー
/ ニッパー / プライヤー / ドリル / スコッチロック / ギボシ端子 |
|
|
| 1 |
2 |
 |
 |

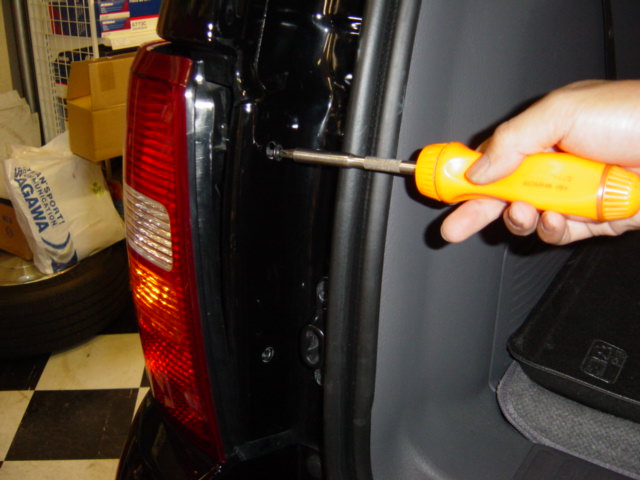

| プラスドライバーでレンズが固定されている2箇所のネジをはずします。 |

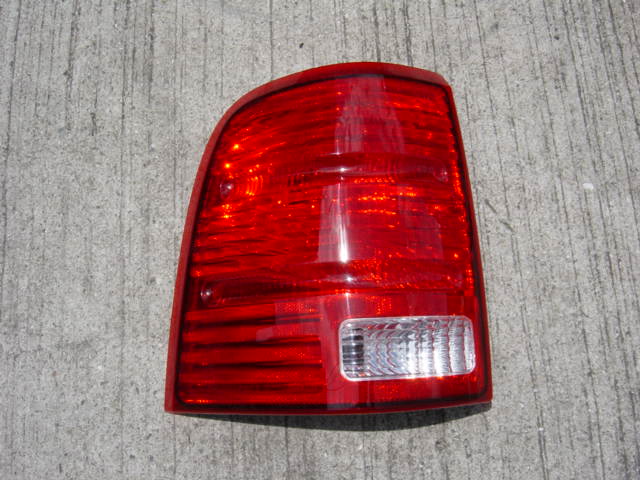

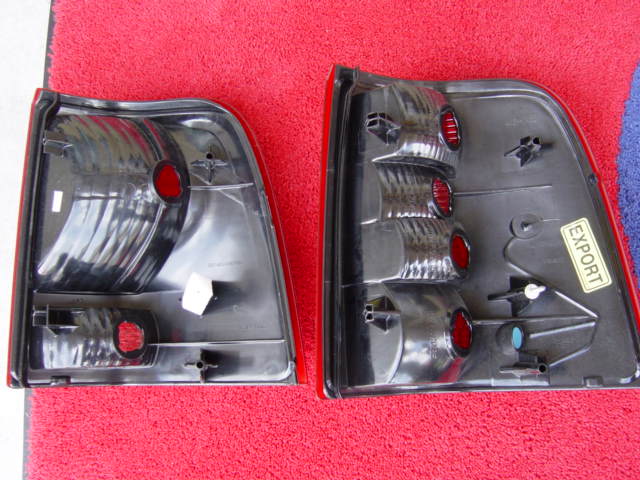

右がディーラー車テールレンズの裏側 左がUSテールレンズです。USテールを取り付けるとバックフォグ、後退灯は使用出来なくなります。

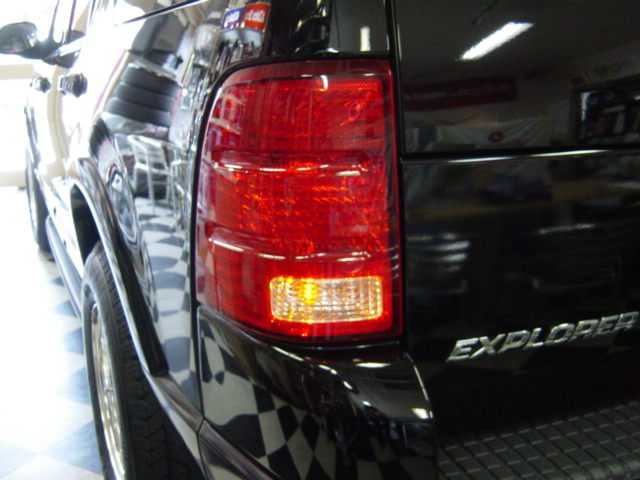

USテール透明レンズ部分にオレンジバルブを装着しウインカーとして使用します。 |
|
3 |
4 |
 |
 |
| バックフォグ球と後退灯球をはずしテープ等で絶縁処理します。透明ウインカー球を付属のオレンジ球に交換します。 |

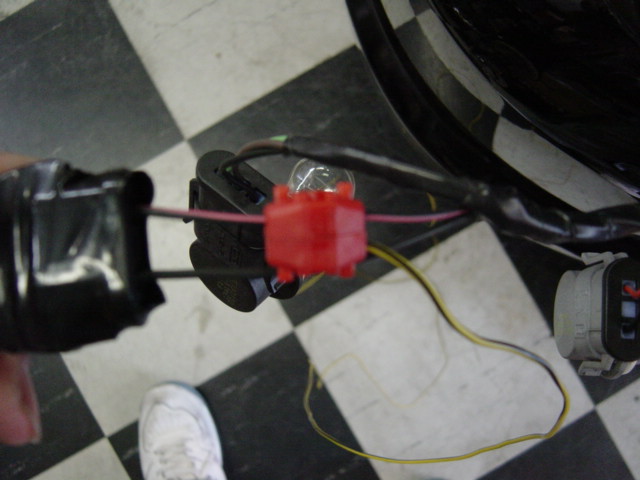

スコッチロックを使用し純正後退灯の配線からバンパー下へ設置する後退灯電源をとります。
後退灯本体と配線する際にギボシ端子が必要です。 |
| 5 |

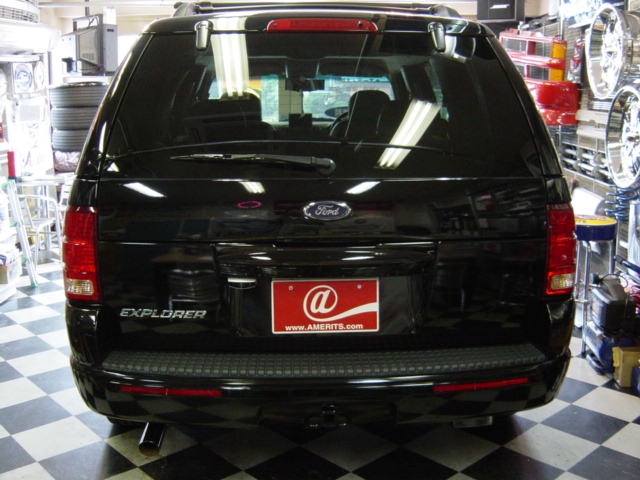

装着前 |

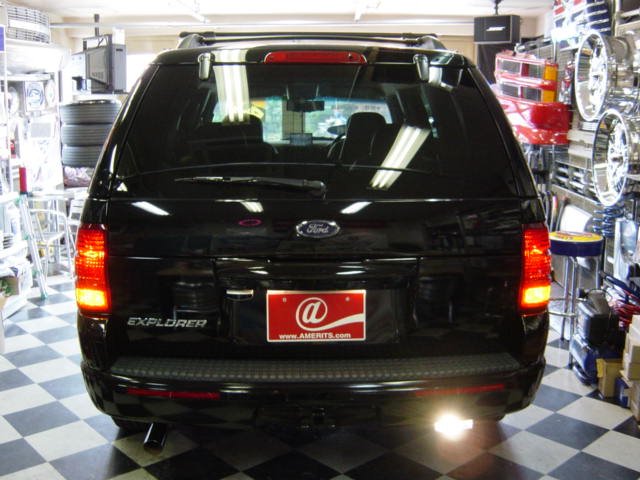

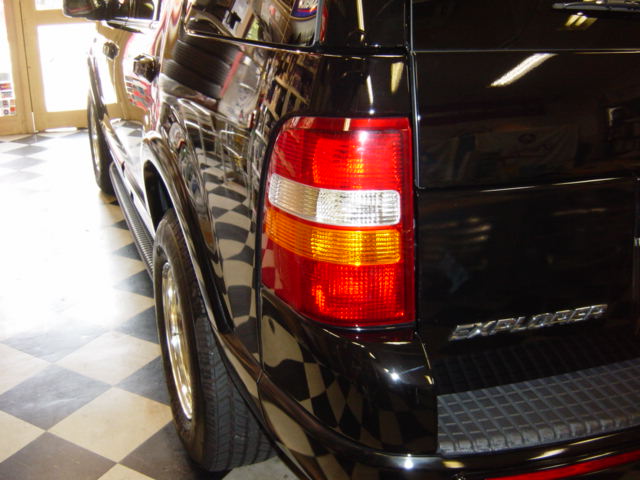

装着後 |
 |
 |
 |
後退灯をバンパー下側へ取付けし作業完了です。後退灯取付の際、バンパー内側の金属
部にドリルで穴を開ける必要があります。点灯確認作業を必ず行って下さい。 |
|
 |
|
|
|
| 1 |
2 |
3 |
 |
 |
 |

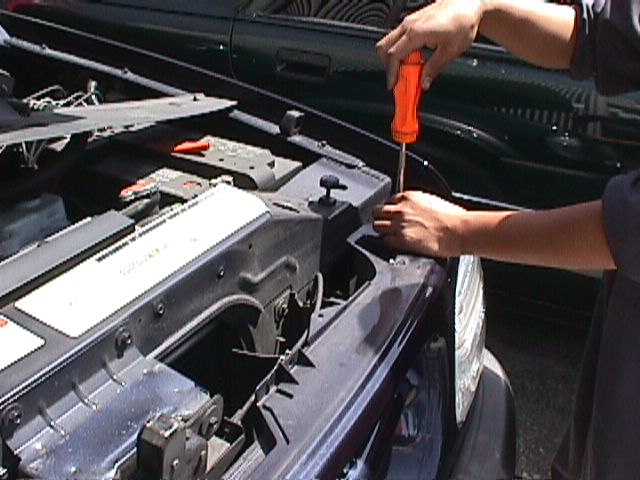

| フロントグリルの上部ネジをプラスドライバーで外します。 |

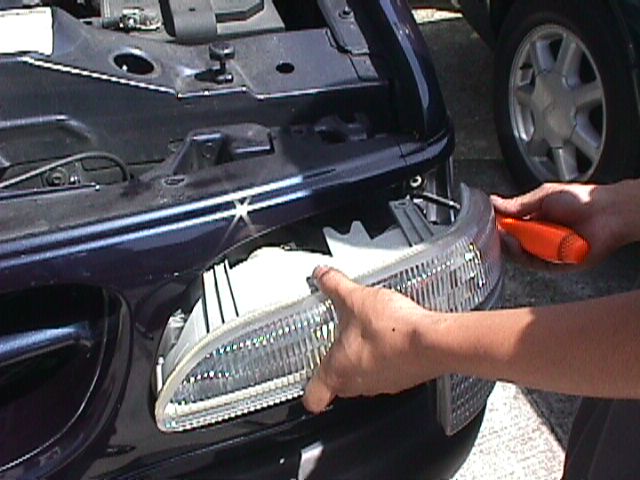

ウインカーをプラスドライバーで外します。 |

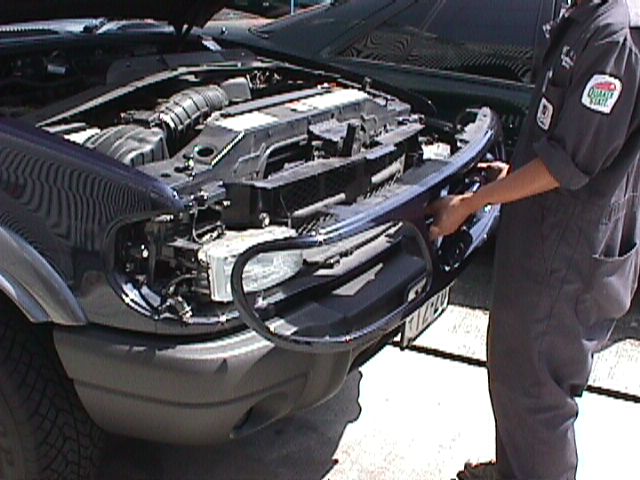

グリルを取り外します。 |
| 4 |
5 |
6 |
 |
 |
 |

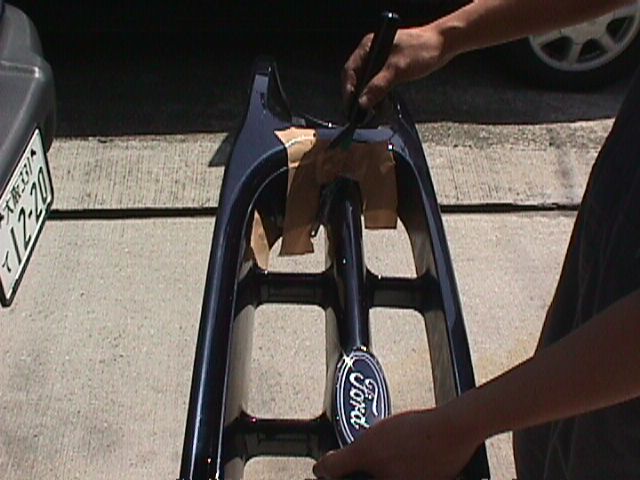

| グリルの中央部をカッターで切り落としていきます。 |

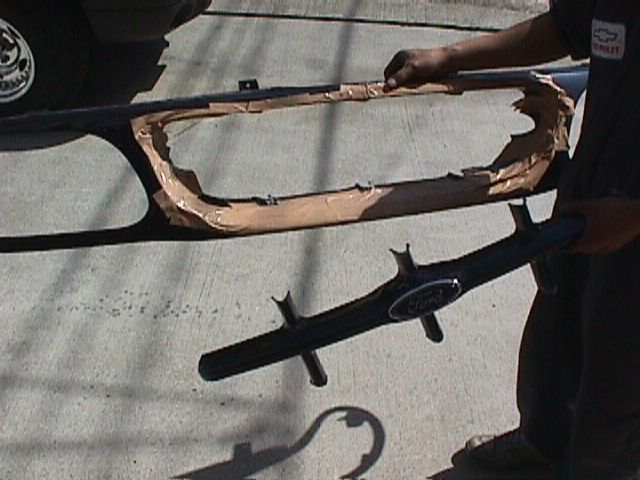

グリル中央部を完全に切り落とします。（グリル本体にキズが着かない様に保護テープを貼ってください） |

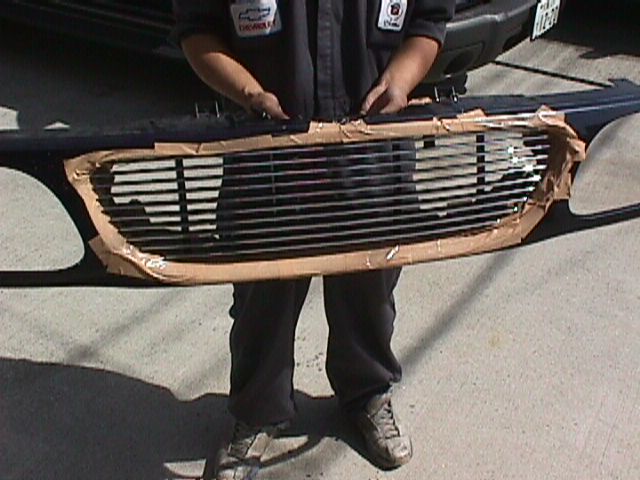

ビレットグリルを仮装着し取付位置の確認をします。 |
| 7 |

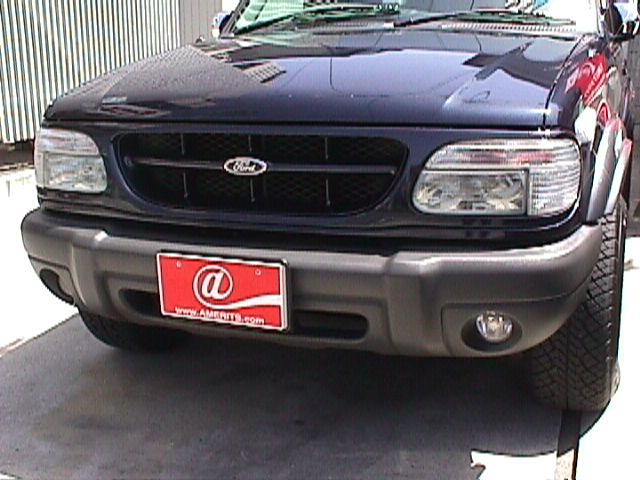

装着前 |

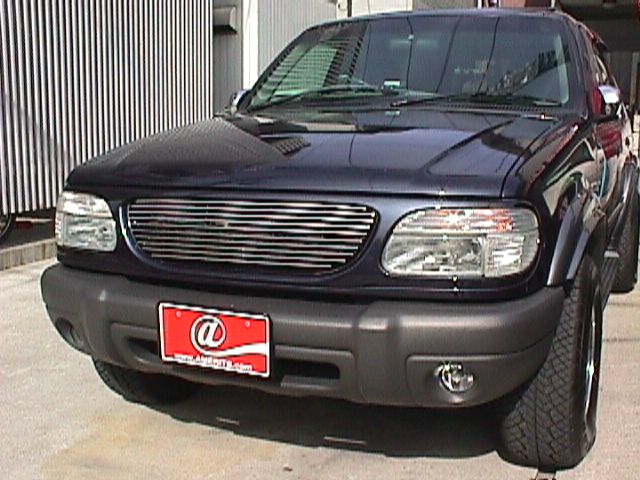

装着後 |
 |
 |
 |

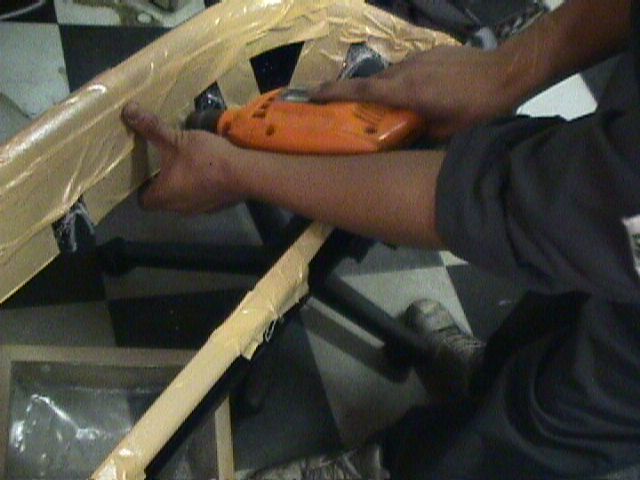

| ビレットグリル本体に4ヶ所ドリルで穴を開けます。グリル本体とビレットグリルを付属のネジで固定しグリル本体をクルマに装着、ウインカーをもとに戻せば完了です。 |
ビレットグリルでフロントマスクを より精悍に！
！ |
| |
